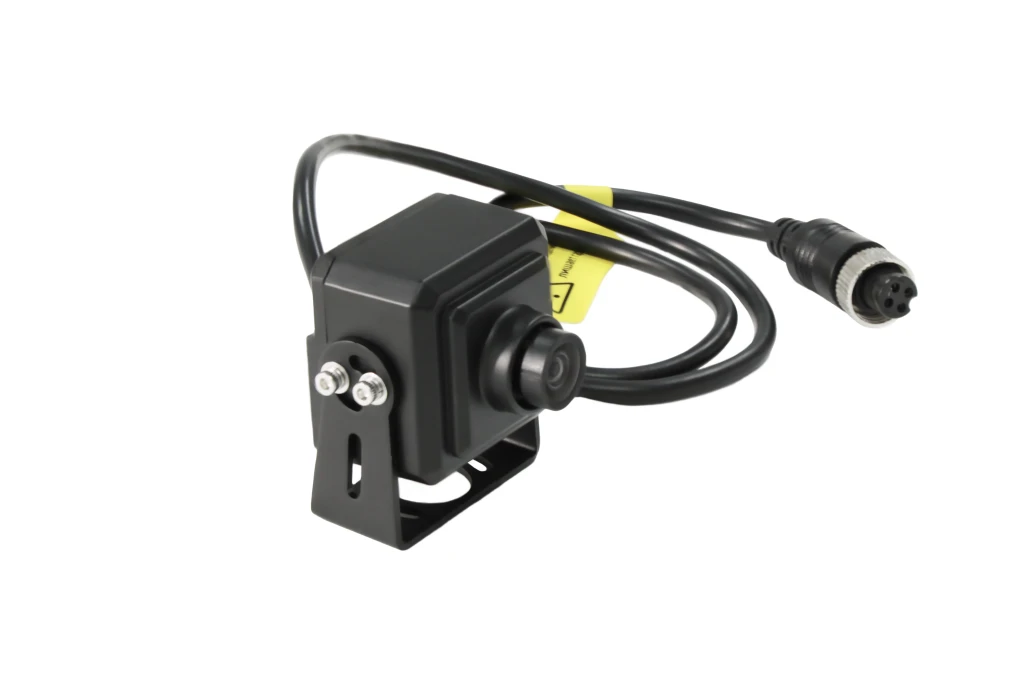

Автомобильная камера CARVIS MC-423 предназначена для установки внутри легковых и грузовых транспортных средств. Устройство оснащено высокочувствительным CMOS-сенсором SONY STARVIS (IMX307), который обеспечивает разрешение Full HD (1920×1080) и выдающуюся детализацию изображения даже в условиях крайне низкой освещенности (чувствительность 0,0001 люкс). Камера поддерживает аппаратный WDR и функцию компенсации задней засветки (BLC), что гарантирует качественное видео при встречном свете фар, въезде в тоннели и других сложных сценах с высококонтрастным освещением.
Ключевые преимущества
-
Матрица SONY STARVIS: сенсор IMX307 обеспечивает исключительную чувствительность 0,0001 люкс, сохраняя четкость и цветопередачу даже в сумерках и при слабом искусственном освещении.
-
Выбор объектива: доступны варианты 2,8 мм (угол 110°) для максимального охвата пространства или 3,6 мм (угол 90°) для более детального наблюдения за удаленными объектами.
-
Аппаратный WDR и BLC: расширенный динамический диапазон и компенсация задней засветки обеспечивают отличную видимость деталей в сценах с яркими перепадами освещения (выезд из тоннеля, фары встречного транспорта).
-
3D DNR: интеллектуальная система шумоподавления с возможностью ручной настройки (0–30) подавляет цифровые шумы, не снижая четкости изображения.
-
Надежное соединение: 4-пиновый авиационный разъем с крепежной гайкой гарантирует стабильный контакт при вибрациях и тряске во время движения.
-
Компактность и универсальность: малые габариты (44×35×52 мм) и вес 80 г позволяют устанавливать камеру на любой поверхности внутри салона или снаружи (при условии защиты от прямых осадков благодаря классу IP31).
-
Широкий диапазон рабочих температур: от −30°C до +60°C обеспечивает стабильную работу в различных климатических условиях.
Технические характеристики
| Параметр | Значение |
| Тип камеры | Автомобильная AHD-камера |
| Матрица | 1/2,8" CMOS Sony IMX307 + FH8550M |
| Разрешение | 2 Мп (1920×1080, Full HD) |
| Количество активных пикселей | 1920×1080 |
| Объектив, мм | 2,8 / 3,6 (на выбор) |
| Угол обзора по горизонтали | 110° (2,8 мм) / 90° (3,6 мм) |
| Система цветности | PAL |
| Видеовыход | Авиационный интерфейс (4 pin), AHD |
| Аудиовыход | Нет |
| Чувствительность, люкс | 0,0001 |
| Гамма коррекция | 0,45 |
| Скорость электронного затвора, с | 1/50 — 1/100 000 |
| Отношение «сигнал/шум», дБ | более 48 (AGC выключен) |
| Шумоподавление | 3D DNR, авто/ручной (0–30) |
| Баланс белого | Автоматический |
| Контроль усиления (AGC) | Автоматический |
| Аппаратный WDR | Есть |
| BLC (компенсация задней засветки) | Есть |
| Материал корпуса | Металл |
| Класс защиты | IP31 |
| Рабочие условия | −30°C … +60°C, влажность до 95% |
| Напряжение питания, В | DC 12±3 |
| Максимальное энергопотребление, мА | 100 |
| Размер, мм | 44×35×52 |
| Вес, г | 80 |
Области применения
-
Пассажирский транспорт: автобусы, троллейбусы, трамваи — для контроля салона и мониторинга пассажиропотока.
-
Коммерческий транспорт: грузовики, фургоны — в качестве камеры заднего вида или наблюдения за грузовым отсеком.
-
Служебный транспорт: автомобили полиции, скорой помощи, инкассации — для фиксации событий в салоне и вокруг ТС.
-
Спецтехника: погрузчики, краны, экскаваторы — для мониторинга рабочей зоны и слепых зон.
-
Легковые автомобили: в качестве камеры заднего или переднего вида, а также для контроля салона в такси и каршеринге.
Комплектация
-
Автомобильная камера CARVIS MC-423 (с выбранным объективом 2,8 мм или 3,6 мм)
-
Крепежный кронштейн
-
Кабель с авиационным разъемом (4-pin)
-
Руководство по эксплуатации
Монтаж и подключение
Камера устанавливается с помощью универсального кронштейна на любой поверхности внутри или снаружи транспортного средства (с учетом класса защиты IP31 — защита от вертикально падающих капель, но не от сильных осадков). Подключение осуществляется через 4-пиновый авиационный разъем с фиксирующей гайкой, устойчивый к вибрациям. Питание подается от бортовой сети 12 В (диапазон 9–15 В), видеосигнал передается по стандарту AHD. Благодаря малому энергопотреблению (100 мА) и металлическому корпусу камера надежно работает в широком диапазоне температур (−30°C … +60°C) при влажности до 95%.
Характеристики
| Производитель: | CARVIS |
| Разрешение записи | 2 Mpx (1080P) |
| максимальное разрешение | 1920×1080 |
| Напряжение питания | DC 12±3 |
| Корпус | Металл |
| Объектив | 2,8/3,6 |
| Рабочая температура (с АКБ) | -30℃ ... +60℃, влажность до 95% |
| Разъем подключения | Авиационный интерфейс (4 pin), AHD |
| Степень защиты корпуса | IP31 |
| Угол обзора | 110°(2,8), 90°(3,6) |
| Код товара: | |
Документация
Руководство по эксплуатации CARVIS MC-423 766.62 кб СКАЧАТЬ Стоимость указывается в счетах-спецификациях. Поставщик имеет право предоставить скидку Покупателю согласно
